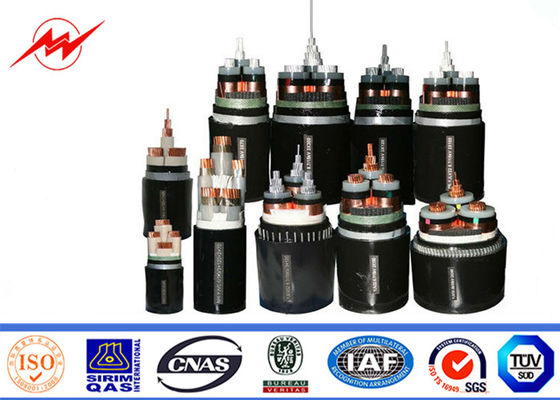

鋼線の 35kv までの装甲多中心の高圧ケーブルの voltges
指定:
|
外装: |
PVC/XLPE |
|
外の外装: |
ポリ塩化ビニールか PE |
|
コンダクター |
99.5% 純粋な酸素の自由な銅またはアルミ合金 |
|
電圧: |
0.6/1.2kv、10/22/35kv、 |
|
中心のいいえ: |
1、2、3、4、5、3+1、4+1、3+2 |
|
コンダクター（mm の ²）のセクション: |
1.5~630 mm2 |
|
適用: |
装甲ポリ塩化ビニールの高圧ケーブルは、ケーブルの堀で屋内で置くことに、ケーブル棚でそして管で適します。 ないくまの外圧および張力。 |
| 共通のモデル名前: |
VV 銅/アルミニウム中心、絶縁されるポリ塩化ビニール ポリ塩化ビニールによっておおわれる送電線 VLY の銅/アルミニウム中心、絶縁されるポリ塩化ビニール PE によっておおわれる送電線 絶縁される YJL XLPE PVC/PE によっておおわれる送電線 KVV ポリ塩化ビニール（XLPE）の絶縁され、おおわれた制御ケーブル JKV の銅/アルミニウム中心のポリ塩化ビニールによって絶縁される架空ケーブル 、装甲薄い鋼線絶縁された YJHLV XLPE PVC/PE はケーブルをおおいました |
|
絶縁材の厚さ（mm）: |
1.0-10 |
|
色: |
黒 |
|
パッキング: |
ロールごとの 100 メートルかロールごとのまたは条件による 500 メートル |
|
受渡し時間: |
10-20 日 |
|
支払の言葉: |
L/C、D/A、D/P、T/T、ウェスタン・ユニオン |
細部の indruction
このケーブルの絶縁材は 90℃まで評価する熱抵抗がある架橋結合されたポリエチレンです。 従ってこのプロダクトは集中的な熱抵抗を要求する適用のために優秀です。 それは炎-抑制剤として、特徴によって耐熱性、か環境に優しい分類されます。
最後の間に 15-20 年架橋結合されたポリエチレンによって絶縁されるケーブルのための要求は急速に拡大し、このタイプのケーブルは送電線のための主なタイプになりました。
BAO WO ケーブルはより安定した質を得るための一定した努力で積極的に XLPE によって絶縁されるケーブルのための適用された最近の製造技術成長し、従事してそして 220kV を超過するより高い電圧のための XLPE ケーブルを作り出します。
このカタログのプロダクトは GB/T 12706-2008 または IEC 60502-2004 の指定に基づいています。
印の例:
例 1: 銅中心ポリ塩化ビニールの絶縁され、おおわれた鋼鉄テープ装甲 3+1 タイプは、主要な中心セクション 50mm2 であり、中立中心のそれは 25mm2、そのような送電線下記によって表すことができますです: VV22 3X50+1X25
例 2: 評価される電圧は 0.6/1kV 銅中心の炎です-、装甲小型ゲージの鋼線絶縁され、おおわれる抑制剤（135°C）ポリ塩化ビニールは 4+1、主要な中心セクションです 70mm2 タイプし、中立中心のそれは 35mm2、そのような送電線下記によって表すことができますです: BW135-VV 0.6/1kV 4 X 70+1x35
例 3: 評価される電圧は 0.6/1kV の銅中心の炎抑制剤（105°C）ポリ塩化ビニール絶縁されるであり、装甲鋼鉄テープおおわれる 3+2、主要な中心セクションです 185mm2 タイプすれば中立中心のそれは 95mm2、そのような送電線下記によって表すことができますです: BW105 - VV22 0.6/1kV 3 x 185+2 x 95
作動状態
上の概要のタイプのため、ない最高として 70°C
上の 105°C 炎抑制剤材料のため、ない最高として 105°C
上の 135°C 炎抑制剤材料のため、ない最高として 135°C
1. 最も低い周囲温度: -固定に置くことのための 40°C、-非固定に置くことのための 20°C
2. 評価される電圧 U0/U: 0.6/1kV、3.6/6kV
3. Min.bending の半径: ケーブルの外の直径の 10 回以下装甲なしで、およびケーブルの外の直径がケーブルを提供した 15 回以下装甲です。
4. 短絡の状態: ケーブル コンダクターの最高温度は超過しません 175°Cunder 短絡の状態（5 秒の長い時間）を
