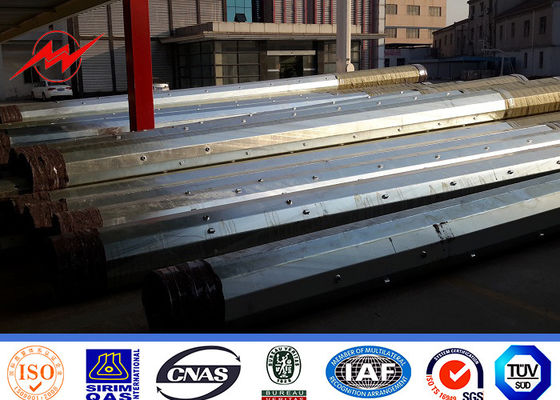

円錐 220 の KV Dodecagonal 20M 十字の腕を搭載する 12 KN 鋼鉄電信柱
鋼鉄電柱
,送電線棒
220KV Dodecagonal 20M の十字の腕を搭載する 12KN 鋼鉄電力ポーランド人
指定:
|
高さ |
9 メートルから 100 メートルから |
|
スーツのための |
送電および配分 |
|
形 |
多角形か円錐 |
|
材料 |
通常 Q345B/A572 の最低の降伏強さの≥ 345 N/mm の ² Q235B/A36 の最低の降伏強さの≥ 235 N/mm の ² ASTM A572 GR65、GR50、SS400 からのつや出しコイルと同様、 |
|
入力 |
10kV への 220kV |
|
許容誤差次元 |
顧客の条件に従って。 |
|
表面処理 |
ASTM A 123 の後で電流を通される熱いすくいか他の標準 必要な顧客によって。 |
|
ポーランド人の接合箇所 |
フランジを付けたようになるスリップの接合箇所接続される |
|
標準 |
ISO の 9001:2008 |
|
セクションごとのの長さ |
一度形作る 14 メートル以内に |
|
溶接の標準 |
AWS （アメリカの溶接の社会） D 1.1 |
|
厚さ |
36mm への 1 つの mm |
|
工程 |
原料テスト→の切断の→bending →Welding （縦方向） →Dimension は→Flange が溶接の→Hole の鋭い→sample 集まっていることを確認します →の表面の clean→の亜鉛めっきか粉のコーティング、絵画 →Recalibration の→Packages |
|
パッケージ |
プラスチック ペーパーとのまたはクライアント要求に従ってパッキング。 |
材料の Descripition:
材料は NF EN 10025 に従ってあります
標準および NF EN 10149 の標準、それに次の特性があります。
-収穫 Strength=355N/mm2
-靭性はゼロの下で 20 度以下変わりません。
-亜鉛めっきは NFA35503 標準的なクラスに従って 1.あります。
通常 Q345B/A572 の最低の降伏強さの≥ 345 N/mm の ²
Q235B/A36 の最低の降伏強さの≥ 235 N/mm の ²
ASTM A572 GR65、GR50、SS400 からのつや出しコイルと同様、
溶接:
高度水中に沈めアークの溶接および CNC の溶接装置。 それに過去の欠陥のテストが、内部あり、外的な二重溶接は溶接を形で美しくします。 それは CWB および AWS D 1.1 の国際的な溶接の標準と確認します
亜鉛めっき
標準: NFA91121
亜鉛めっきの平均厚さ: 86μm 以下。
製造の許容
-構成長さ: - 25mm から 75mm
-直線性: 2mm/m
-程度をねじること: 1°per 長さ 3 メートルの
- Ovalisation: 最高は 3% です
-平均直径: +/-0.5%
-スリップの長さ: +/-150mm
取付け
-アセンブリの間に棒のすべての装置を取除いて下さい。
-各セクションの Th の epole シャフトのまわりで吊り鎖を一周して下さい。
- 1 つの滑車ブロックに上セクションの吊り鎖を固定して下さい。
-最下セクションの吊り鎖は重心で堅く固定され、固定されます。
-鋼鉄棒の垂直に上セクションの吊り鎖をきつく締めさせます。
-鋼鉄棒を修理して下さい。
-吊り鎖を取除いて下さい。
より多くの映像:
