ホットガルバン化丸20M 鉄電電力電力通信塔 モノポ ハードウェア 4mm 電源配送用
仕様:
| 分布範囲 | ||||
| 製品コード | 長さ | ULS | ポール寸法 | |
| トップ | ベース | |||
| 11M 13.5KN | 11M | 13.5kN | 160 | 328 |
| 12.5M 12KN | 12.5M | 12KN | 160 | 340 |
| 12.5M 16KN | 12.5M | 16KN | 180 | 380 |
| 12.5M 24KN | 12.5M | 24KN | 200 | 420 |
| 14M 16KN | 14M | 16KN | 190 | 402 |
| 14M 24KN | 14M | 24KN | 210 | 465 |
| 15.5M 12KN | 15.5M | 12KN | 160 | 405 |
| 15.5M 24KN | 15.5M | 24KN | 210 | 500 |
| 注:12面の角形で,直接埋もれている ULSの50%でポール傾斜がポール高さの5%未満 |
||||
| サブトランスミッション範囲 | ||||
| 製品コード | 長さ | ULS | ポール寸法 | |
| トップ | ベース | |||
| 18.5M 24KN | 18.5M | 24KN | 210 | 660 |
| 18.5M 40KN | 18.5M | 40KN | 260 | 730 |
| 21M 40KN | 21M | 30KN | 220 | 697 |
| 21M 40KN | 21M | 40KN | 260 | 795 |
| 24M 30KN | 24M | 30KN | 220 | 755 |
| 24M 40KN | 24M | 40KN | 300 | 760 |
| 注:12面の角形で,直接埋もれている | ||||
材料の説明:
1高品質の金属工場で製造され,高温で電圧された防腐処理により,多列の円形垂直鋼棒に鋳造されました.
2ライトプレートフレームは高品質のステンレス鋼で作られています
3固定ボルトとナッツ ステンレス鋼
通常Q345B/A572 最低出力強度 ≥ 345 N/mm2
Q235B/A36 最低出力強度 ≥ 235 N/mm2
また,ASTM A572 GR65,GR50,SS400から熱巻きコイル
鋼鉄の柱は木製の柱よりも優れています.
軽い 鉄 の 柱 は 木 の 柱 より 大きく 軽い
より一貫性 - 鋼鉄の柱は寸法に変化しない
耐用期間が長ければ 鋼鉄の棒は昆虫やカモや他の野生動物に 弱いものではありません
価格競争力 鋼鉄の棒は木材の代替としてはるかに手頃な価格になっている
再利用可能 鋼棒は使用寿命後再利用可能
異なる外見 - 鋼鉄の柱は,塗装,伝統的な電熱塗装,または耐風鋼で利用可能
鉄鋼の利点を考慮すると 電力会社は木材の代わりに鉄鋼の配送棒に頼り続けています

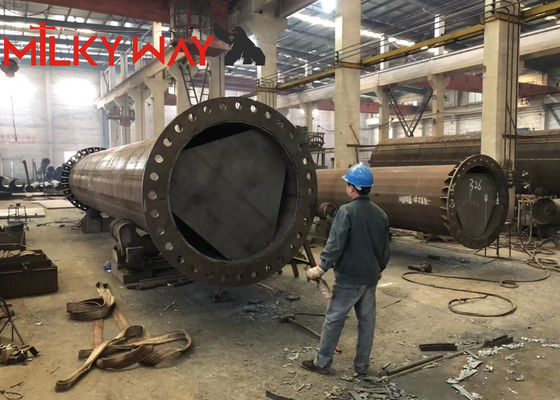

溶接:
先進的な潜水弧溶接とCNC溶接設備. 欠陥テストを過去,内部と外部のダブル溶接は,形状で美しい溶接を作ります.CWBとAWSの国際溶接基準と確認 D 1.1
ガルバニゼーション
標準:NFA91121
平均厚さ:86μm未満.
設置
- 組み立て中に ポール上のすべての機器を削除します.
- 各部分のエポルシャフトの周りにスリングを回します.
- 上部のスリングを ロープに固定する
- 下の部分のスリングはしっかりと固定され 重力センターに固定されています.
- 鋼棒を垂直にして 上部のスリングを締めます
- 鉄の棒を修理する
- スリングを外して
